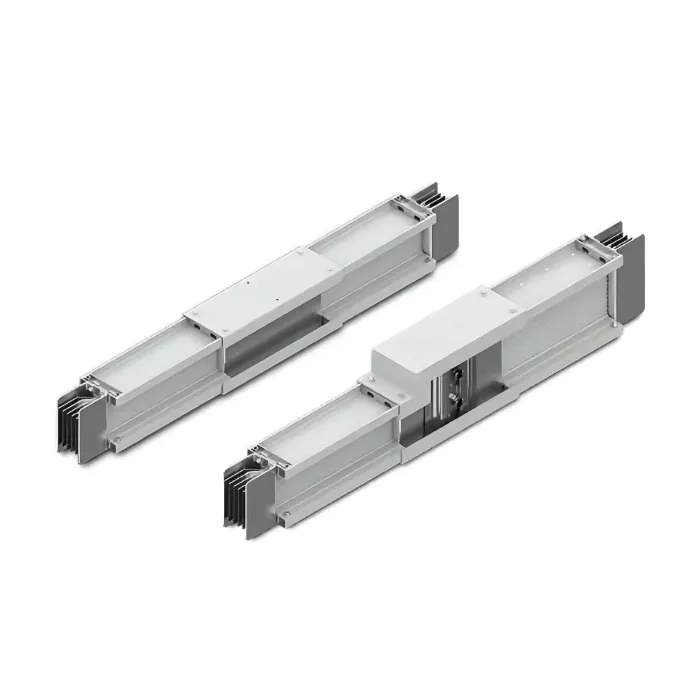

Ciri-ciri Busduct Kompak

Batang busbar padatialah komponen teras dalam sistem pengagihan kuasa voltan rendah yang digunakan untuk menghantar arus tinggi. Ciri penentunya termasuk struktur yang padat, pelesapan haba yang cekap, tahap perlindungan yang tinggi, dan kapasiti pembawa arus yang tinggi. Ia digunakan secara meluas dalam senario di mana ruang terhad, arus tinggi terlibat, dan tahap perlindungan yang tinggi diperlukan—membezakannya dengan ketara daripada sistem trunking bar bas berpenebat udara. Berikut ialah pecahan terperinci ciri-cirinya, dikategorikan kepada kelebihan teras, ciri utama, senario yang berkenaan dan had:

Struktur Teras dan Ciri Prestasi

Reka Bentuk Padat untuk Penjimatan Ruang: Konduktor dan lapisan penebat muat rapat bersama tanpa jurang udara yang berlebihan; akibatnya, isipadu dan berat keseluruhan adalah jauh lebih rendah daripada batang basbar berpenebat udara. Dalam persekitaran yang terhad ruang—seperti bangunan bertingkat tinggi, pusat data dan bengkel yang padat dengan peralatan—reka bentuk ini secara drastik mengurangkan jejak spatial yang diperlukan untuk pemasangan, mewakili salah satu kelebihan yang paling menonjol bagi trunking busbar kompak.

Kapasiti Membawa Arus Tinggi dan Kehilangan Rendah: Konduktor disusun berdekatan, menghasilkan laluan pelesapan haba yang pendek. Digabungkan dengan kekonduksian terma dan sifat pelesapan haba selongsong logam, sistem mempamerkan kenaikan suhu yang lebih rendah. Ini membolehkan ia membawa arus berkadar lebih tinggi dalam volum fizikal yang sama (mencapai sehingga 6300A dan seterusnya). Tambahan pula, penurunan voltan adalah minimum, dan kehilangan penghantaran tenaga elektrik adalah lebih rendah daripada kabel tradisional dan batang basbar berpenebat udara, menghasilkan kecekapan pengagihan kuasa yang lebih tinggi.

Tahap Perlindungan Tinggi untuk Persekitaran Kompleks: Menggunakan struktur tertutup sepenuhnya dengan reka bentuk bersepadu untuk penebat dan selongsong, sistem biasanya mencapai penarafan Perlindungan Ingress (IP) IP54 atau IP66, dengan model tertentu mencapai IP68. Ia mampu menahan persekitaran industri yang dicirikan oleh kelembapan, habuk, dan gas menghakis ringan; ia juga boleh digunakan dalam tetapan luar (memerlukan langkah perlindungan khusus), menawarkan skop aplikasi yang jauh lebih luas daripada trunking bar bas berpenebat udara.

Prestasi Elektrik dan Mekanikal Unggul:

Kestabilan Elektrik: Konduktor berlabuh dengan selamat, menunjukkan keupayaan tahan litar pintas yang kuat serta kestabilan dinamik dan terma yang sangat baik, membolehkan sistem menahan renjatan kerosakan litar pintas arus tinggi.

Kekuatan Mekanikal: Selongsong logam mempunyai reka bentuk acuan sekeping bersepadu yang menawarkan rintangan tinggi terhadap hentaman dan getaran, menjadikannya sesuai untuk pemasangan dalam persekitaran yang terdedah kepada getaran seperti loji industri dan bilik peralatan berskala besar.

Ketik Fleksibel dan Pemasangan yang Mudah: Sistem ini menyokong penempatan titik ketik di mana-mana lokasi yang diingini di sepanjang bar bas, membolehkan bekalan kuasa pantas untuk dimuatkan melalui unit ketik palam masuk. Kebolehsuaian ini memenuhi keperluan untuk pelarasan beban dan projek pengembangan kapasiti. Tambahan pula, pendekatan modular untuk pembuatan dan pemasangan memudahkan pembinaan pantas, manakala penyelenggaraan seterusnya dan penggantian komponen kekal agak mudah. II. Ciri Bahan dan Proses

Bahan Penebat Khusus

Lapisan penebat teras biasanya menggunakan filem penebat kalis suhu tinggi, kalis api atau bahan salutan serbuk. Bahan ini menawarkan prestasi penebat yang stabil serta ciri kalis api dan anti-penuaan yang sangat baik, mematuhi sepenuhnya piawaian keselamatan untuk sistem pengagihan kuasa voltan rendah.

Pemilihan Konduktor Berkualiti Tinggi

Bar bas tembaga atau aluminium biasanya digunakan sebagai elemen konduktif utama. Permukaannya menjalani rawatan anti-karat—seperti penyaduran timah—untuk meminimumkan rintangan sentuhan dan meningkatkan kecekapan konduktif dan hayat perkhidmatan.

Senario dan Had yang Berkenaan

Senario Berkenaan

Batang pengedaran utama dan sistem bekalan kuasa aras lantai di bangunan bertingkat tinggi;

Lokasi dengan ruang terhad dan keperluan ketat untuk penilaian perlindungan, seperti pusat data, bilik peralatan, pusat beli-belah besar dan hospital;

Sistem bekalan kuasa untuk peralatan yang beroperasi di bawah beban arus tinggi atau dalam persekitaran yang kompleks, seperti loji industri, kemudahan metalurgi dan loji kimia;

Sistem pengagihan kuasa tertakluk kepada kekangan ruang pemasangan yang ketat, atau yang memerlukan pengembangan dan pengubahsuaian kapasiti yang kerap.
